DN800'ü aşan boru çapları için doğrudan ekstrüzyon, engelleyici derecede büyük ekstrüderler, yüksek sıkıştırma kuvvetleri ve karmaşık soğutma sistemleri gerektirir. Profil ekstruderinin ilk olarak sürekli bir HDPE şerit (kare veya dikdörtgen içi boş bölüm) ürettiği, daha sonra helisel olarak sarıldığı ve dönen bir mandrel üzerine füzyonla kaynaklandığı spiral sarma işlemi, açık avantajlar sunar:
| Bakış açısı | Doğrudan Ekstrüzyon | Spiral Sarma |
|---|---|---|
| Maksimum ekonomik çap | ~DN1200 | DN4000'e kadar |
| Yatırım maliyeti | Çok yüksek | Orta (2–3 ekstrüder) |
| Halka sertliği esnekliği | Duvar kalınlığına göre sabitlenir | Profil tasarımı ile ayarlanabilir |
| Malzeme kullanımı (kg/m) | Daha yüksek (sağlam duvar) | Alt (içi boş çekirdek yapısı) |
| Geri dönüştürülmüş malzeme kullanımı | Sınırlı (≤%20) | %100'e kadar (uygun vida tasarımıyla) |
Sarma işlemi aynı zamanda borunun duvar yapısının gerçek zamanlı olarak ayarlanmasına da olanak tanır ve aynı üretim hattının, yalnızca sarma adımını veya profil boyutlarını değiştirerek SN4'ten (4 kN/m²) SN16'ya (16 kN/m²) kadar halka sertliği derecelerine sahip borular üretmesine olanak tanır.

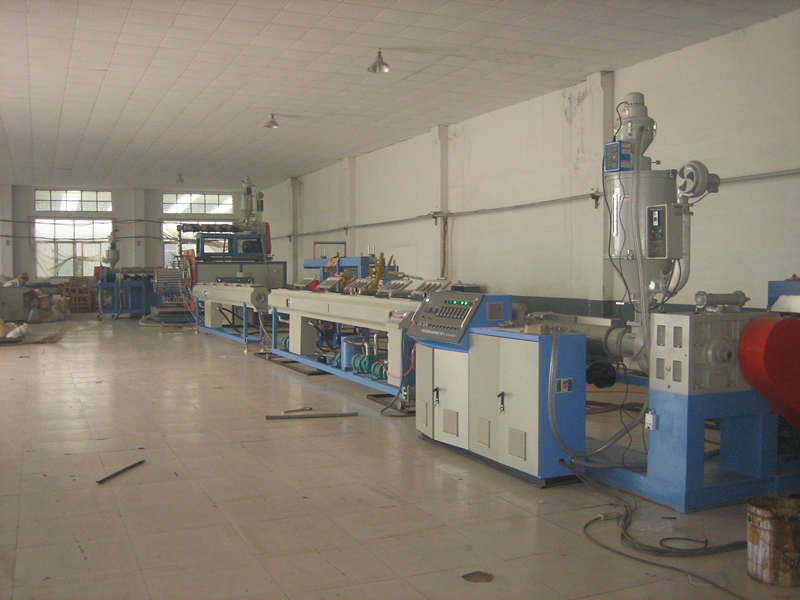

Tam bir geniş çaplı sarma borusu üretim hattı tipik olarak aşağıdaki istasyonlardan oluşur:
Ana Profil Ekstrüderi - sürekli içi boş şerit (yük taşıyan yapı) üretir.
Birlikte ekstruder (Eriyik Yapışkan Ekstruder) - bitişik şerit katmanlarını birleştirmek için kaynak noktalarına erimiş HDPE uygular.
Spiral Sarma Şekillendirme Makinesi - boru çapını ve sarma açısını kontrol eden çok eksenli dönen bir mandrel.
Tavlama/Soğutma Bölümü - gerilim giderme ve boyutsal stabilite sağlar.
Otomatik Kesme Testeresi – müşterinin belirlediği uzunluklarda hat içi kesme gerçekleştirir.
PLC Merkezi Kontrol Sistemi - tüm ekstrüderleri, sarma taşıyıcısını ve çekme işlemini senkronize eder.
Aşağıdaki tablo, önde gelen Çinli ve Avrupalı makine üreticilerinden alınan parametrelerle birlikte ticari olarak mevcut en yaygın modelleri özetlemektedir (değerler tipiktir; son özellikler tedarikçinin özelleştirmesine bağlıdır).
| Model Kodu | Boru Dış Çap Aralığı (mm) | Ana Ekstruder | Eriyik Ekstruder | Kurulu Güç (kW) | Maksimum Çıkış (kg/saat) | Tipik Uygulama |
|---|---|---|---|---|---|---|
| WR-800 | 200 – 800 | SJ65/34 (65 mm vida, 34 L/D) | SJ55/34 | ~210 | 380 – 420 | Şube kanalizasyonları, konut drenajı |
| WR-1200 | 300 – 1200 | SJ80/34 | SJ65/34 | ~320 | 530 – 570 | Belediye ana hatları, arıtma tesisleri |
| WR-2200 | 800 – 2200 | SJ90/38 (yüksek tork) | SJ65/34 | ~430 – 460 | 720 – 850 | Yağmur suyu şebekesi, endüstriyel soğutma suyu |
| WR-3000 | 1200 – 3000 | SJ120/38 (çift aşamalı dekompresyon) | SJ80/34 | ~530 – 560 | 880 – 950 | Büyük deşarjlar, nehirler arası sifonlar |
| WR-4000 | 1800 – 4000 | SJ150/38 + zorla besleme | SJ90/34 | ~680 – 720 | 1100 – 1250 | Mega projeler, tünel kaplama boruları |
Not: Yukarıdaki tüm modeller, boru çapına ve et kalınlığına bağlı olarak maksimum 0,5 – 1,2 m/dak hat hızıyla çalışır. Sarma açısı, halka sertliğini eksenel kuvvete göre optimize etmek için 50° ile 85° arasında ayarlanabilir.
Temel parametrelerin ötesinde, aşağıdaki mühendislik detayları hattınızın on yıl boyunca sorunsuz çalışıp çalışmayacağını veya bir bakım kabusuna mı dönüşeceğini belirler.
Maliyet açısından rekabetçi üretim için, sanayi sonrası yeniden öğütme (%100 pul) işleme yeteneği tartışılamaz. Aramak:
Yüksek torklu, düşük hızlı tahrik sistemleri (dişli kutusu verimliliği > %95).
Bariyer kesitli çift kademeli basınç azaltma vidaları; bu, köprülenmeyi önler ve değişken boyutlu beslemede bile homojen erime sağlar.
Vida uçuş uçlarında sert kaplama (ör. tungsten karbür kaplama) - aşındırıcı geri dönüştürülmüş malzeme işlenirken servis ömrünü uzatır.
Kontrol edilecek parametre: %100 yeniden öğütmeyle eritme kapasitesi, işlenmemiş malzeme oranının en az %85'i olmalıdır (birçok ucuz tasarımda bu oran %60'a düşer).
Şekillendirme mandreli, DN2000 borular için eşmerkezliliği ±0,5 mm dahilinde tutmalıdır. Anahtar özellikler:
Tahrik ekseni sayısı: ≥ 4 bağımsız servo tahrikli eksen (radyal genleşme, eksenel hareket, mandrel dönüşü ve şerit kılavuzu).
Hidrolik sıkıştırma basıncı: İçi boş profili kırmadan uygun füzyon kaynağı sağlamak için 0,5 – 2,5 MPa arasında ayarlanabilir.
Hızlı değiştirilebilir çap sistemi: aynı model aralığında çap değişiklikleri için aletsiz ayarlama süresi ≤ 30 dakika.
Tedarikçilerin çoğu Siemens S7‑1500 veya Allen‑Bradley PLC'ler sunarken, kritik özellik çift ekranlı bağımsız senkronizasyondur - ana ekstrüder ve sarım taşıyıcısı ayrı operatör panellerine sahip olmalı ancak yüksek hızlı endüstriyel Ethernet veri yolu (PROFINET veya EtherCAT) aracılığıyla iletişim kurmalıdır. Bu şunları sağlar:
Çap değişiklikleri sırasında bağımsız hız kesme.
Boru et kalınlığı değiştiğinde otomatik tork telafisi.
Tam izlenebilirlik için gerçek zamanlı veri kaydı (erime sıcaklığı, basınç ve sarma torku dahil).
İyi yapılandırılmış bir sarım hattı, standart çift duvarlı spiral borularla sınırlı değildir. Doğru yardımcı takımlarla şunları üretebilir:
Üç duvarlı sarımlı borular – iç ve dış oluklu katman kullanılarak ekstra yüksek halka sertliği (SN16) için.
Nervürlü (T tipi) profil borular - SN8'i korurken ağırlığı azaltmak için.
Sağlam duvarlı sarımlı borular - yüksek akışlı uygulamalar için pürüzsüz bir iç delik gerektiğinde (Manning katsayısı n ≤ 0,009).
Bu profiller arasındaki geçiş genellikle yalnızca profil ekstrüzyon kalıbının değiştirilmesini ve sarım adımının ayarlanmasını gerektirir; deneyimli bir ekip için 2 saatlik bir işlemdir.
| Maliyet Kalemi | Tipik Aralık | Optimizasyon İpucu |
|---|---|---|
| Makine taban fiyatı (WR‑2200) | 380.000 – 480.000 ABD Doları (FOB) | Vida malzemesini karşılaştırın (nitrürlenmiş çelik ve bimetalik) |
| Kurulum ve devreye alma | Makine maliyetinin %8 – 12’si | 2 hafta boyunca yerinde eğitim sunan tedarikçileri seçin |
| Enerji tüketimi | 180 – 250 kWh/ton boru | Tüm motorlarda invertörleri arayın (AB spesifikasyonlarında standarttır) |
| Takımlar (kalıplar ve mandreller) | Çap başına 15.000 – 30.000 ABD Doları | Pakette bir başlangıç seti (3 çap) üzerinde pazarlık yapın |
| Yıllık bakım bütçesi | Satın alma fiyatının %3 – 5’i | Sargı dişli kutusu yedek parçalarına odaklanın – en uzun teslim süresi |
Küresel HDPE boru pazarının, yaşlanan su altyapısının değiştirilmesi ve yeni yeşil alan sanayi parklarının etkisiyle 2030 yılına kadar %5,8 Bileşik Büyüme Oranı ile büyümesi öngörülüyor. Üreticiler için kazanma stratejisi:
Beklenmedik büyük ihale fırsatlarını yakalamak için mevcut en büyük siparişinizin en az bir çap üzerinde bir hatta (ör. öncelikli olarak DN2000 satıyorsanız WR-3000) yatırım yapın.
Vidanın gerçek dünyadaki performansını doğrulamak için yalnızca işlenmemiş peletleri değil, kendi geri dönüştürülmüş malzeme karışımınızı kullanan bir fabrika kabul testi (FAT) talep edin.
Uzaktan teşhis sunan tedarikçilere (IoT'ye hazır denetleyiciler) öncelik verin; bu, saha deneyimimizde kesinti süresini %40 azaltır.
HDPE geniş çaplı sarma borusu makinelerigelişmiş ancak iyi anlaşılmış bir teknolojidir. Kârlı bir yatırımın anahtarı en gösterişli başlık numaralarında değil, geri dönüşümler için vida tasarımında, şekillendirme mandrel hassasiyetinde ve kontrol sistemi senkronizasyonunda yatmaktadır. Yukarıdaki parametre tablolarını ve teknik kontrol noktalarını satın alma kontrol listeniz olarak kullanın. Satıcıları değerlendirirken yalnızca bir broşür değil, her zaman gerçek bir üretim çalışmasından proses verilerini (erime sıcaklığı profili, belirli enerji tüketimi ve çap toleransı) isteyin.
